Für eine sichere Verbindung muss das Ende des Rohres gerade abgeschnitten werden. Daher empfehlen wir die Benutzung eines Schlauchschneiders wie z.B. unserem Modell PNZ (siehe Werkzeug).
Abschnitten der Rohr
 |
|
Ausenseite des Rohres
 |
Die Außenseite des Rohres muss glatt und frei von Beschädigungen bzw. Verschmutzungen sein. |
Rohr einstecken
 |

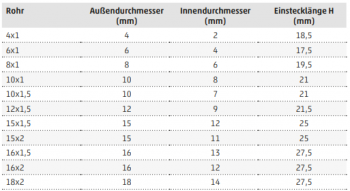

Für eine korrekte Verbindung, das Rohr bis zum Anschlag in die Verschraubung stecken. Die Einstecktiefe/-länge für die einzelnen Rohrabmessungen entnehmen sie bitte der untenstehenden Tabelle (Einstecktiefe H). Um zu kontrollieren, ob das Rohr ordnungsgemäß eingeführt wurde, empfehlen wir die Einstecktiefe auf der Rohroberfläche zu markieren (automatisierte Markierung per Drucker, geeigneter Farbstift oder farbiges Klebeband). |
 |
Lösen des Rohres
 |
Zum Lösen des Rohres aus der Verschraubung, bitte das in diesem Katalog abgebildete Rohrlösewerkzeug Mod. DRK in der korrekten Größe verwenden. Das Werkzeug über das Rohr stecken und das Halteelement durch Drücken auf die Schmutzschutzkappe öffnen. Das Rohr kann gelöst und herausgezogen werden so lange Druck mit dem Werkzeug ausgeübt wird. ACHTUNG: Rohre dürfen nicht gelöst werden so lange das System noch mit Druck beaufschlagt ist. Vor dem Lösen sicherstellen, dass das System drucklos ist. Montage und Demontage muss von geschulten Technikern durchgeführt werden. |
Anzugsdrehmomente
Bitte beachten Sie bei der Montage die Anzugsdrehmomente gemäß nachstehender Tabelle. Diese gelten für alle Verschraubungen. |
 |
