Swivel gamma

Het "Swivel" systeem bestaat steeds uit 2 of 3 componenten:

     1) inschroef "swivel" koppeling met snelaansluiting

     2) vrouwelijke "swivel" snelkoppeling

     3) anti-rotatie ring (optioneel beschikbaar)



Hoe Swivel connectors monteren:

1) Bevestig de schroefkoppeling

Bevestig de schroefkoppeling (gelieve de correcte aanhaalmomenten te respecteren - zie technische data). Wij adviseren om het beschermdopje slechts te verwijderen, net voor de montage van de "vrouwelijke Swivel snelkoppeling", om verwuiling en/of beschadiging van de o-ringen te voorkomen.

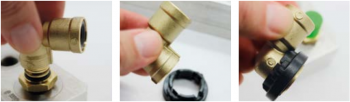

2) Positioneer de "vrouwelijke Swivel snelkoppeling"

Druk de vrouwelijke Swivel snelkoppeling op de inschroefkoppeling.

Opgelet: Indien je de anti-rotatie ring wil gebruiken, mondeer deze dan op het de vrouwelijke Swivel snelkoppeling alvorens deze op de inschroefkoppeling te drukken.

3) Druk de vrouwelijke Swivel snelkoppeling op de schroefkoppeling

Druk het bovenste gedeelte van de snelkoppeling met de hand op het onderste gedeelte.

Opgelet: Deze verbinding is definitief en kan niet meer gedemonteerd worden.

4) Swivel koppeling is klaar voor gebruik

De Swivel connector is nu klaar voor gebruik. De luchtleiding kan in de koppeling ingestoken worden.

De koppeling kan nog gedraaid worden naar de benodigde positie (360° verdraaiing mogelijk). Als je de anti-rotatie ring hebt gemonteerd en je kan de koppeling nog steeds verdraaien, dan heb je de ring nog niet in de blokkage-positie gepositioneerd.

5) Activeer de anti-rotatie ring

Om de anti-rotatie ring te activeren, druk de ring naar onder zodat deze over de zeskant van de inschroefkoppeling schuift.

Opgelet: Deze anti-rotatie ring is enkel gemaakt om de koppeling in een bepaalde positie te houden, maar NIET om continu onderworpen te worden aan buitensporige buigkrachten.
